VISÃO GERAL DA BOMBA SOLAR EBARA

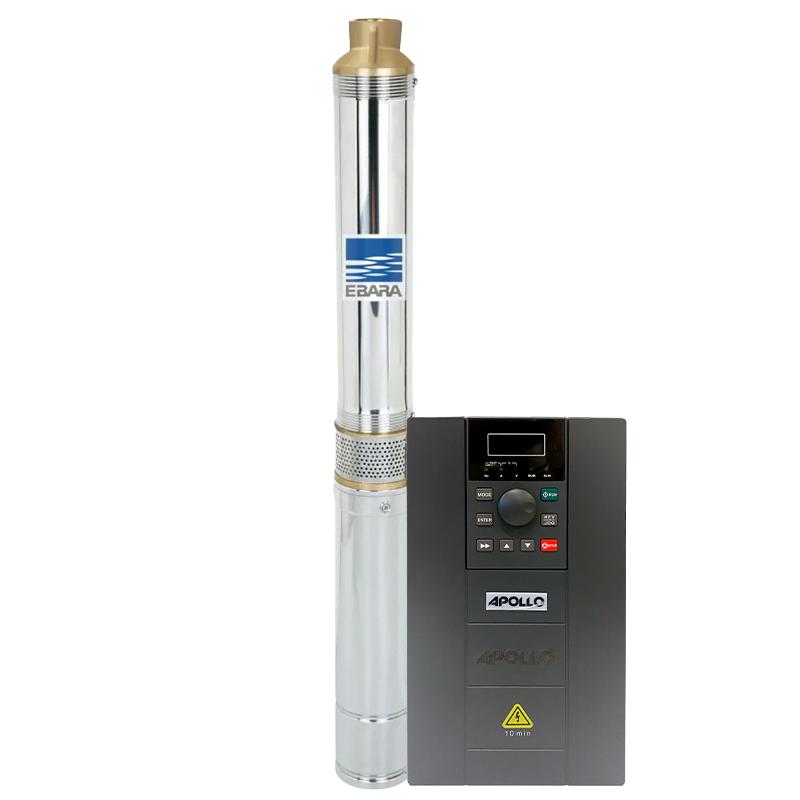

O Inversor Drive Solar + Bomba Ebara 4BPLI20-12 7,5CV Trifásica 380V é a solução completa e inteligente para quem busca eficiência, economia e sustentabilidade no bombeamento de água.

O conjunto combina a tecnologia do inversor solar Apollo com a qualidade e durabilidade da bomba solar Ebara, garantindo excelente desempenho em aplicações rurais, agrícolas e de abastecimento.

A Bomba Ebara 4BPLI20-12 de 7,5CV de potência e tensão de 380V, fornece bombeamento de água de até 138.000 Litros/dia (27,6m³/h). Ou atende até 97m de altura manométrica. A bomba palito é ideal para poços de diâmetro mínimo de 4” para abastecer reservatórios e sistemas de irrigação.

ESPECIFICAÇÕES DA BOMBA SOLAR EBARA 4BPLI20-12

Tipo de Bomba:		Submersa
Marca e Modelo:		Ebara 4BPLI20-12
Vazão Diária Máxima*:		138.000 L/dia
Altura Manométrica Máxima:		97 metros
Tensão de Alimentação:		380 V Trifásico
Submersão Máxima:		40 metros
Temperatura Máxima do Líquido:		40 °C
Líquido de Bombeamento:		Água
Conexão:		2 pol.
Tipo de Bomba (Motor):		Semi - Axial
Código IP:		IP 68
Dimensões:		215 x 114 x 104 mm
Peso:		31,5kg
Permite Gerador CA:		Não
Permite Bateria:		Sim

ESPECIFICAÇÕES DO INVERSOR DRIVER P/ BOMBA SOLAR

Marca e Modelo:		Apollo - GS500-7.5G-4TB
Potência:		7.5kW
Tensão de Entrada AC:		380V Trifásico
Máx. Tensão de Entrada DC (solar):		350-800Vcc
Potência do Motor:		7.5cv
Corrente de Saida:		17A
Tensão de Saída:		380v Trifásico
Peso:		6kg
Dimensões:		245x120x173mm
Garantia:		1 ano

INFORMAÇÕES DE CÁLCULO, INSTALAÇÃO E CUIDADOS NECESSÁRIOS

Para saber qual a melhor bomba solar para o seu tipo de bombeamento de água, veja alguns fatores que influenciam na escolha:

• O líquido que será transportado;

• O local de onde o líquido será retirado;

• Vazão necessária em L/dia;

• Altura manométrica total em metros.

Para o cálculo da altura manométrica, em metros de coluna d’água (mca), você deve ter em mente que ela representa a energia que a bomba deverá transferir ao líquido para transportar desde o reservatório ou poço, até o local desejado.

Nas bombas de superfície, a altura manométrica total é calculada a partir da soma do desnível entre a superfície do reservatório/poço e o ponto de entrega da água (altura de sucção + altura de elevação), com as perdas de carga da tubulação. A perda de carga é calculada através de tabelas específicas, no entanto para valores aproximados considera-se cerca de 10% do comprimento total da tubulação.

Por exemplo, se a tubulação tem 30 metros de comprimento, a perda de carga será 10% deste valor, resultando em 3 metros de acréscimo. Assim, a altura manométrica total será: altura de sucção da bomba + altura de elevação + 3 metros da perda de carga.

OBS: em caso de dificuldades para calcular a altura manométrica, use como referência nossa tabela de altura manométrica.

Cálculo da altura manométrica - Bomba Solar de superfície

*Exemplo do cálculo da altura manométrica para bomba de superfície. Para mais detalhes, confira o manual do produto.

Na hora de instalar a bomba de água solar é recomendado que se tenha alguns cuidados básicos tais como: certifique-se que a bomba seja instalada em um local protegido da chuva e intemperes. Ela deve estar acima da superfície da água, mas atente-se com a altura máxima de sucção e leve em consideração os períodos de alta e baixa do reservatório na hora da instalação. Evite tocar no corpo da bomba com ela funcionando, com a operação ela fica quente. Recomenda-se a utilização de um filtro na entrada da tubulação para não danificar o equipamento com sujeiras.

APLICAÇÕES

• Agricultura - irrigação • Pecuária - bebedouro de animais • Residencial e comunidades - acesso a água • Reservatório e armazenamento - caixa d'água e tanques • Dessalinização e purificação • Abastecimento para regiões áridas e semiáridas

DOCUMENTOS

Manual Técnico - Driver Solar Apollo Especificação Técnica - Driver Solar Apollo Especificação Técnica - Bomba EBARA 4BPLI20-12 7,5 CV Trifásica 380V

FABRICANTES DA BOMBA E DRIVER SOLAR

A Ebara Corporation tem suas origens em 1912 e, desde então, incessantemente compromete-se a enfrentar desafios sociais e tecnológicos com forte entusiasmo e dedicação alinhados ao objetivo de fornecer aos seus clientes, e à sociedade como um todo, soluções superiores para problemas de engenharia, fatores estes responsáveis por fazerem da Ebara uma líder mundial na produção de máquinas ambientais e industriais. Ao longo dos anos, passou a ser reconhecida por desenvolver uma variedade de produtos, desde bombas a exaustores, resfriadores e máquinas de águas residuais. A Apollo é uma empresa brasileira que lidera a inovação em tecnologia de inversores para bombas solares, oferecendo soluções sustentáveis e eficientes para atender às necessidades do agronegócio e outras aplicações. Combinando tecnologia de ponta com um compromisso genuíno com o meio ambiente, os inversores Apollo transformam energia solar em força motriz, garantindo eficiência energética, redução de custos e maior durabilidade para seus sistemas de irrigação e abastecimento.

Inversor Drive Solar + Bomba Ebara 4BPLI20-12 7,5 CV Trifásica 380V
